制冷片-发电片

产品介绍

温差发电片采用高强度碲化铋热电材料、高导热高绝缘DBC（直接键合铜）陶瓷和高温焊料组装而成，适合于在热端为200度的环境下使用。

特点

高性能， 200度温差下，发电效率能达到 5%
高可靠性，普通应用寿命 10年以上
耐高温，热面能在 200℃的环境下使用
高细平面度 (±0.02mm)
符合RoSH要求，并提供定制化服务

应用领域

壁炉风扇
野外烧烤炉
低功耗电子设备的电源
消防控制系统
控制系统

名称	符号	单位
塞贝克系数	α	Volts/K
热面温度	Th	K
冷面温度	Tc	K
温差	ΔТ=Th-Tc	K
器件电阻	Ri	Ohms
负载电阻	RL	Ohms
开路电压	U开路	Volts
开路电流	I开路	A
输出最大功率	Pmax	Watts

热电发电理论基础

根据塞贝克效应，开路(无负载)电压U=a(Th-Tc)=a*ΔТ--式①
考虑到负载，输出电压=a*ΔТ*RL/(Ri+RL)--------------式②
电路中的电流I=U/(Ri+RL)=a*ΔТ/(Ri+RL)---------------式③
在无负载RL=0时，称为开路,开路电流I=a*ΔТ/Ri--------式④
由P=UI得出，输出功率=a*ΔТ*RL/(Ri+RL) *a*ΔТ/(Ri+RL)
即P=a 2*ΔТ2*RL/(Ri+RL)2-----------式⑤
当Ri=RL时，P=Pmax=a 2*ΔТ2/(4Ri)-------------------式⑥
根据式⑤和⑥，可以知道，输出功率与温差的平方成正比。
最大输出功率与器件内阻成反比。
根据式②，可以知道，负载电阻越大，输出电压会越大。

应用注意点

●发电模块必须安装在平坦的表面上，要求接触的表面平面度在30微米以上。
●压紧力必须是不小于12-15 KG/CM2。
●热面温度不能超过200摄氏度。

温差发电片型号

冷面温度=30摄氏度；热面温度=200摄氏度；温差为170摄氏度的数据

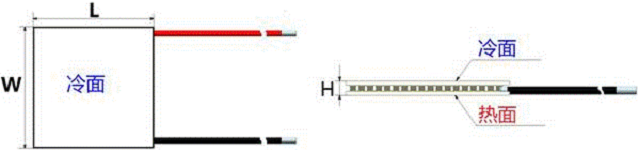

型号	Ri(30度测试)(Ω)	开路电压(V)	开路电流(A)	最大输出功率(W)	长度L(mm)	宽度W(mm)	厚度H(mm)
TEG-127365	3.65	8.33	1.38	2.87	30	30	3.41
TEG-127365	3.65	8.33	1.38	2.87	40	40	3.86
TEG-127200	2.00	7.14	2.04	3.64	40	40	3.88
TEG-127258	2.51	7.31	1.87	3.42	40	40	3.7
TEG-127141	1.42	6.80	2.30	3.90	40	40	3.54
TEG-127112	1.12	6.46	2.64	4.26	40	40	3.24
TEG-127076	0.75	6.12	3.15	4.81	40	40	3.06
TEG-199315	3.12	11.19	2.04	5.70	40	40	3.88
TEG-241165	1.64	11.61	3.15	9.13	55	55	3.05

封胶类型

代号	密封胶类型	颜色	描述
NS	不封胶
White	硅橡胶	白色	无腐蚀，符合Rohs要求
Red	硅橡胶	红色	无腐蚀，符合Rohs要求
CS			满足客户定制化要求

其他

提供选配石墨膜
